Термоусаживаемые трубки
Термоусаживаемые трубки обладают высокой устойчивостью к атмосферным воздействиям и подходят для применения c любыми видами оболочек высоковольтных кабелей. Термоусаживаемые изоляционные трубки применяются для электрической изоляции соединений, герметизации соединений в процессе монтажа, в качестве наружной оболочки кабельных муфт и антикоррозийной защиты.
- трубки производятся из сшитого полиолефина высокого качества;
- дополнительно нанесенный на внутренней поверхности клей необходим для лучшей адгезии, дополнительной герметизации и изоляции оборудования;
- трубки обладают отличным сопротивлением к атомосферным воздействиям, УФ-лучам, к химикатам и растворяющим веществам;
- максимально допустимая длина трубок - до 1500 мм;
- по запросу заказчика возможно изготовление трубок необходимых размеров, толщины, длины и цвета;
- соответствует стандарту МЭК 60684-3-247.

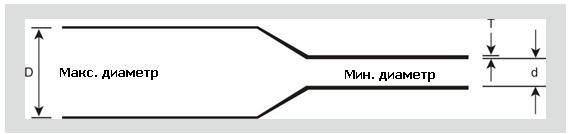

| Код | D мин (мм) | D макс (мм) | T±10 (мм) |
| ASMW 10/3 | 10 | 3 | 1.0 |
| ASMW 12/4 | 2 | 4 | 1.8 |
| ASMW 19/6 | 19 | 6 | 2.0 |
| ASMW 27/8 | 27 | 8 | 2.5 |
| ASMW 33/10 | 33 | 10 | 2.5 |
| ASMW 40/12 | 40 | 12 | 2.5 |
| ASMW 50/16 | 50 | 16 | 2.6 |
| ASMW 70/22 | 70 | 22 | 2.7 |
| ASMW 90/28 | 90 | 28 | 3.0 |
| ASMW 115/34 | 115 | 34 | 3.0 |
| ASMW 130/36 | 130 | 36 | 3.0 |
| ASMW 140/42 | 140 | 42 | 3.0 |
| ASMW 160/50 | 160 | 50 | 3.0 |
| ASMW 180/60 | 180 | 60 | 3.0 |
| ASMW 200/70 | 200 | 70 | 3.3 |
| Код | D мин (мм) | D макс (мм) | T±10 (мм) |
| ASHW 12/3 | 12 | 3 | 2.4 |
| ASHW 19/6 | 19 | 6 | 2.5 |
| ASHW 30/8 | 30 | 8 | 3.0 |
| ASHW 43/12 | 43 | 12 | 4.0 |
| ASHW 51/16 | 51 | 16 | 4.0 |
| ASHW 72/22 | 72 | 22 | 4.0 |
| ASHW 85/25 | 85 | 25 | 4.0 |
| ASHW 105/30 | 105 | 30 | 4.0 |
| ASHW 120/36 | 120 | 36 | 4.0 |
| ASHW 140/42 | 140 | 42 | 4.2 |
| ASHW 160/50 | 160 | 50 | 4.3 |
| ASHW 180/55 | 180 | 55 | 4.3 |
| ASHW 200/65 | 200 | 65 | 4.3 |
Техническая спецификация
|
Физические свойства |
Показатели |
Страндарт |
|
Прочность на разрыв (не менее) |
12 Н/мм² (МПа) |
ASTM D638 |
|
Предельное удлинение (не менее) |
350% |
ASTM D638 |
|
Усадка в поперечном направлении |
-10% (макс) |
ASTM D2671 |
|
Плотность |
1.15 ± 0.2 гр/см³ |
ASTM D792 |
|
Твердость |
45 ± 10 по Шору D |
ASTM D2240 |
|
Влагопоглощение |
0.5 % (макс) |
ASTM D570 |
|
Термические свойства |
||
|
Ускоренное старение |
(120oC за 500 ч) |
ASTM D2671 |
|
Прочность на разрыв (не менее) |
11 Н/мм² (МПа) |
ASTM D 638 |
|
Предельное удлинение (не менее) |
300 % |
ASTM D 638 |
|
Гибкость при низкой температуре |
Трещины не образуются |
ASTM D2671 |
|
Тепловой шок (250oC в течение 30 мин) |
Растеканий и трещин не наблюдается |
ESI 09-11 |
|
Температура усадки |
125°C |
МЭК 216 |
|
Температура постоянной эксплуатации |
-40°C до + 110°C |
МЭК 216 |
| Электрические свойства | ||
| Электрическая прочность (не менее) | 12 кВ/мм |
ASTM D 149 |
| Удельное объемное сопротивление (не менее) | 1Х 10 14 Ом. см |
ASTM D257 |
| Диэлектрическая проницаемость | 5 (макс) | ASTM D150 |
