Полимерные изоляторы
В 2019 году ООО "АРКАСИЛ СК" освоило производство трубчатых опорных изоляторов на напряжение до 220 кВ.
Полимерные изоляторы применяются в производстве высоковольтных кабельных муфт, высоковольтных вводов, для комплектации трансформаторов тока и напряжения, а также конденсаторов связи.

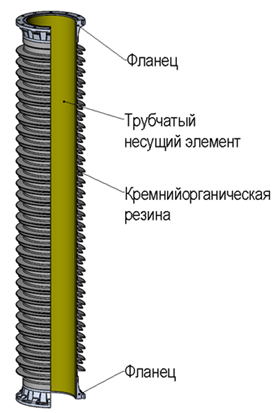

Опорный трубчатый изолятор состоит из стеклопластиковой трубы с герметично приклеенными фланцами из алюминиевого сплава, покрытой оболочкой из кремнийорганической резины, обеспечивающей необходимую длину пути тока утечки.

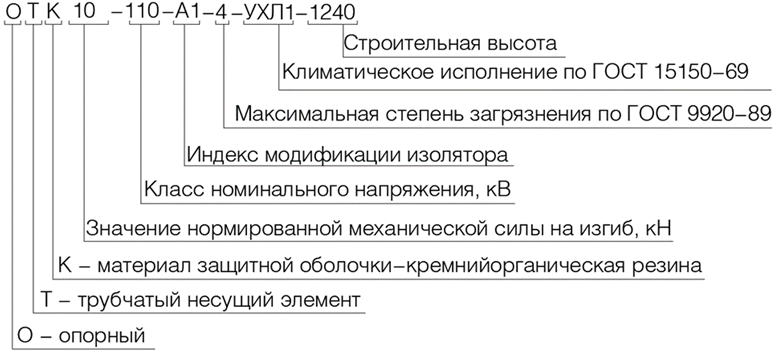

Структура условного обозначения опорного изолятора:
Основные электрические параметры изоляторов, производимых ООО "АРКАСИЛ СК":
|
№ |
Наименование параметра |
Значение |
|||
|
1 |
Номинальное напряжение, кВ |
35 |
110 |
150 |
220 |
|
2 |
Наибольшее рабочее напряжение, кВ (Uн.р.) |
40,5 |
126 |
172 |
252 |
|
3 |
Испытательное напряжение полного грозового импульса, кВ |
190 |
450 |
550 |
950 |
|
4 |
Испытательное переменное кратковременное (пятиминутное) напряжение в сухом состоянии, кВ |
80 |
230 |
275 |
440 |
|
5 |
Испытательное переменное кратковременное (пятиминутное) напряжение под дождём, кВ |
80 |
230 |
275 |
440 |
|
6 |
50%-ное разрядное напряжение частоты 50 Гц в загрязнённом и увлажнённом состоянии при удельной поверхностной проводимости слоя загрязнения, 10 мкСм, кВ, не менее |
35 |
110 |
150 |
220 |
