Концевые муфты 110 кВ

Техническое описание продукции

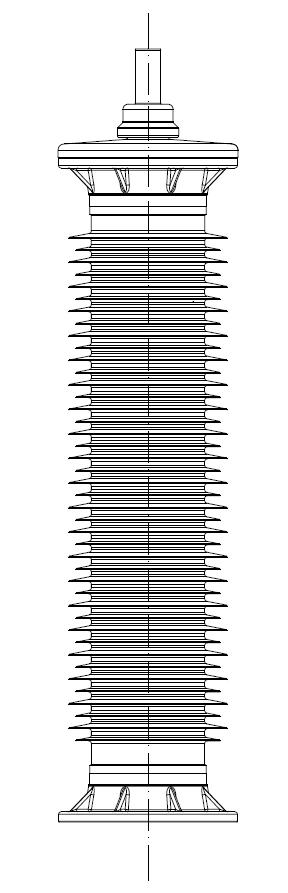

Концевая муфта МКВ 126 / МКВ 145 с композитным изолятором представляет собой герметичную концевую муфту, предназначенную для соединения кабельных линий с другими элементами системы электроснабжения. Концевая муфта типа МКВ 126 / МКВ 145 применяется для наружной и внутренней установки для кабелей с СПЭ изоляцией напряжением 64/110 кВ с сечением токопроводящей жилы до 2000 мм2.

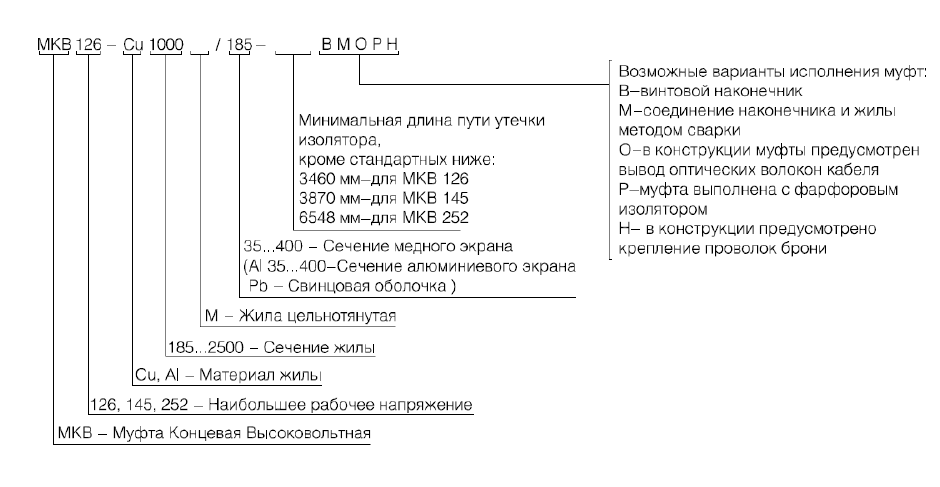

Маркировка муфты концевой высокольтной



Основные компоненты

Изолятор

  • композитный изолятор из стеклопластиковой трубы с фланцами из алюминиевого сплава и юбками из силиконовой резины;
  • цвет юбок: светло-серый;
  • верхний и нижний фланцы приклеенны к композитному изолятору и надежно загерметизированы.

 Концевая разделка

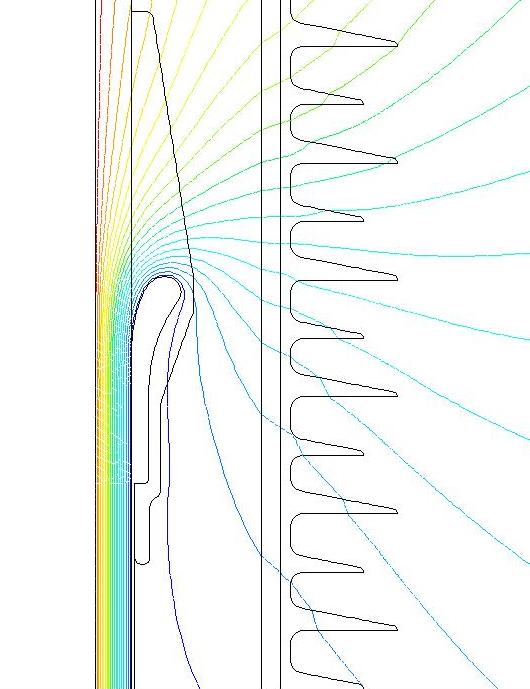

  • отформованный и испытанный в заводских условиях силиконовый стресс-конус;
  • кабельный наконечник;
  • плита основания;
  • патрубок с фланцем;
  • опорные изоляторы;
  • уплотнители и фиксирующие материалы;
  • не создающая избыточного давления заливочная масса в качестве изолирующей среды;
  • вывод оптоволоконных кабелей для подключения к оборудованию (опция).



 Область применения

Наименование показателя

МКВ 126

MKB 145

Максимальное напряжение при нормальном режиме работы, кВ

126

145

Диапазон сечений токопроводящих жил кабелей, мм2

185÷2000

185÷2000

Максимальный диаметр по оболочке кабеля, мм

130

Максимально диаметр по изоляции подготовленного кабеля, мм

93

Основные технические характеристики

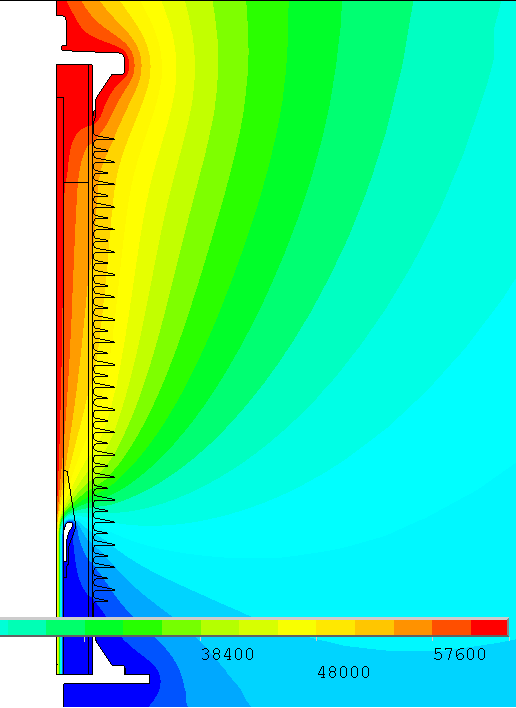

Требования к электрическим параметрам
Уровень испытательного напряжения 160 кВ в течение 30 мин  190 кВ в течение 30 мин
Уровень частичных разрядов  <5 пКл при 96 кВ  <5 пКл при 114 кВ
Уровень испытательного грозового импульсного напряжения (10+/10- импульсов)  550 кВ  650 кВ
Климатические характеристики
Климатическое исполнение:     У1,2  У1,2
Минимальная гарантированная длина пути утечки, мм:    3460  3870
Уровень загрязнения в соответствии с МЭК 60137 / МЭК 60072 :   III (IV)  III (IV)
Номинальная нагрузка по току
Номинальный рабочий ток:   не должен превышать значений кабеля
Ток короткого замыкания: не должен превышать значений кабеля
Приёмо-сдаточные испытания стресс-конуса
Уровень испытательного напряжения  160 кВ в течение 30 мин  190 кВ в течение 30 мин
Уровень частичных разрядов  <5 пКл при 96 кВ  <5 пКл при 114 кВ
Выдерживаемые напряжения опорного изолятора
Напряжение переменного тока  10 кВ
Напряжение постоянного тока  20 кВ
Механические характеристики
Отклонение от вертикали максимум  450 450
Приблизительная масса, кг  115  121
Максимальная силовая нагрузка на верхний соединитель, Н  3500  3200



Все типовые испытания проводятся согласно требованиям МЭК 60840

Монтаж

  • монтаж концевых муфт должен осуществляться только обученным/сертифицированным персоналом;
  • место монтажа должно быть защищено от пыли и влаги;
  • температура монтажа от +10 до +40°С.
