Соединительные муфты 110 кВ
Техническое описание продукции
Соединительная муфта наружной установки типа МСВ 126 / МСВ 145 представляет из себя предварительно изготовленную силиконовую муфту, предназначенную для соединения двух высоковольтных кабелей с СПЭ изоляцией напряжением 64/110 кВ. Соединительная муфта типа МСВ 126 / МСВ 145 может быть изготовлена в различных конфигурациях, допускающих возможность прямого соединения проволок экранов, перекрестного соединения проволок экранов различных фаз кабелей (транспозиция экранов), соединения проволок экранов с оптическими волокнами в металлических трубках.

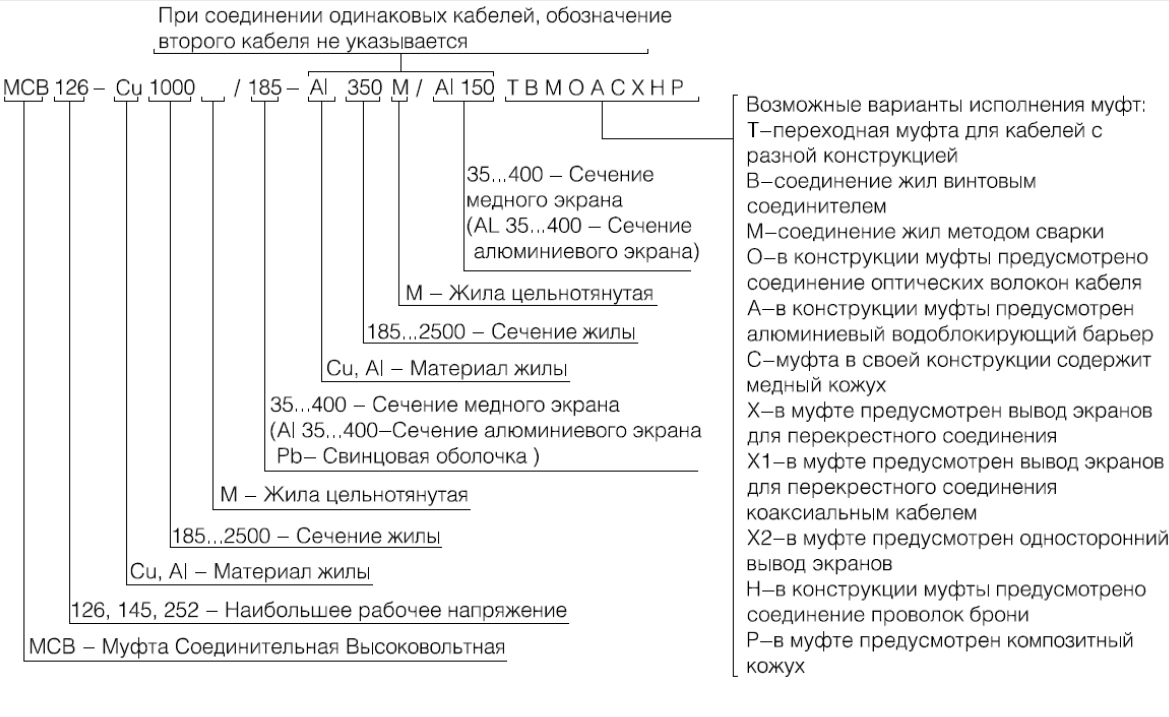

Маркировка муфты соединительной высокольтной
Основные компоненты:
- соединитель медных или алюминиевых жил кабеля (опрессуемая гильза). Возможно исполь-зование винтовых соединителей или сварногосоединения;

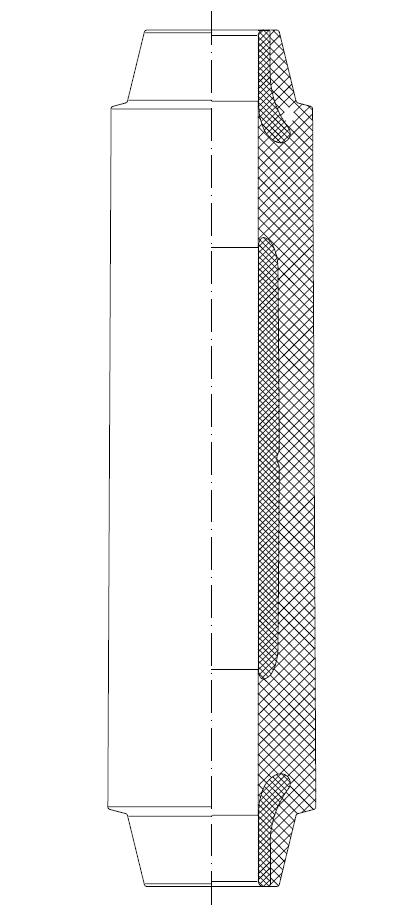

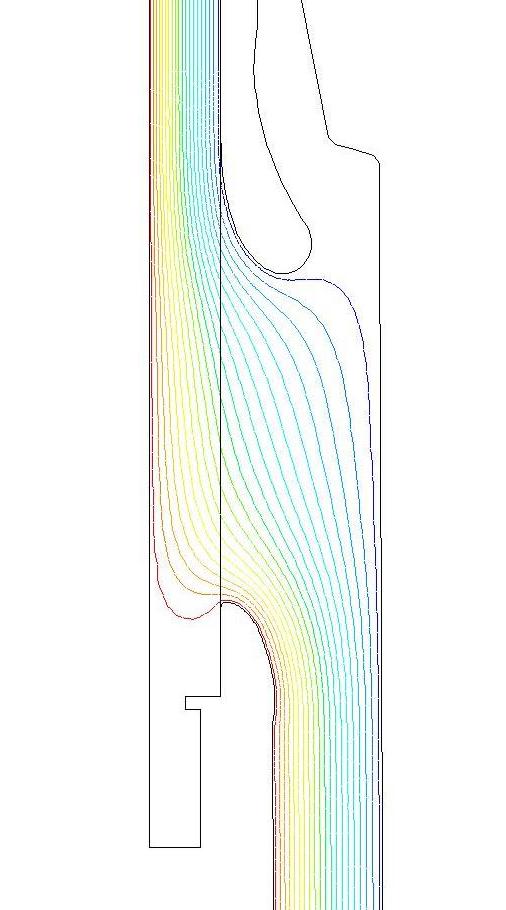

- изолятор (силиконовый, цельнолитой, предварительно изготовленный изолятор, включающий в себя элементы для выравнивания электрического поля);
- уплотняющие материалы;
- специальные ленты различного назначения;
- защитное наружное покрытие из термоусаживаемых труб и манжет для защиты от воды и механической защиты;
- композитный кожух (опционально);
- медный кожух (опционально);
- композитный или медный кожух с заполнением(опционально).
|
Область применения |
||
| Наименование показателя |
МСВ 126 |
MCB 145 |
| Максимальное напряжение при нормальном режиме работы, кВ | 126 |
145 |
| Диапазон сечений токопроводящих жил кабелей, мм2 | 185÷2000 | 185÷2000 |
| Максимальный диаметр по оболочке кабеля, мм | 150 | 150 |
| Максимальный диаметр по изоляции подготовленного кабеля, мм | 93 | 93 |
|
Основные технические характеристики |
||
| Требования к электрическим параметрам | ||
| Уровень испытательного напряжения | 160 в течение 30 мин | 190 в течение 30 мин |
| Уровень частичных разрядов | < 5 пКл при 96 кВ | < 5 пКл при 114 кВ |
| Уровень испытательного грозового импульсного напряжения (10+/10- имульсов), кВ | 550 | 650 |
|
Климатическире характеристики |
||
| Климатическое исполнение | У1,2 | У1,2 |
|
Номинальная нагрузка по току |
||
| Номинальный рабочий ток | ограничен характеристиками кабеля | |
| Ток короткого замыкания | ограничен характеристиками кабеля | |
|
Приемо-сдаточные испытания изолятора |
||
| Уровень испытательного напряжения | 160 кВ в течение 30 мин | 190 кВ в течение 30 мин |
| Уровень частичных разрядов | < 5 пКл при 96 кВ | < 5 пКл при 114 кВ |
|
Истытательное напряжение оболочки |
||
| Напряжение переменного тока | 10 кВ в течение 1 мин | |
| Напряжение постоянного тока | 20 кВ в течение 1 мин | |
|
Механические характеристики |
||
| Приблизительная масса, кг | 35 | |
Все типовые испытания проводятся согласно требованиям IEC 60840
Монтаж
- монтаж соединительных муфт МСВ 126 / МСВ 145 должен осуществляться только специально обученными/сертифицированным персоналом;
- место монтажа должно быть защищено от пыли и влаги;
- температура монтажа от +10 до +40°С.
