Втычные (штекерные) муфты 110 кВ
Втычные (штекерные) высоковольтные муфты МВВ 126 / МВВ 145 / МВВ 170 предназначены для присоединения кабельных высоко-вольтных линий к ячейкам КРУЭ и опционально к трансформаторам. Муфты монтируются на кабель смедной или алюминиевой жилой, изоляцией из сшитого полиэтилена и экраном различных исполнений с максимальным рабочим напряжением 126/145/170 кВ. Муфты совместимы с ячейками КРУЭ, выполненными по стандартам IEC 62271-209, IEC 60859 короткого и опционально длинного исполнения, а также к трансформаторам, выполненным по стандарту EN 50299:2002. Муфты могут быть опционально адаптированы к ячейкам КРУЭ и трансформаторам с нестандартными присоединительными размерами. Муфта состоит из штекерной и втычной частей. Штекерная часть может быть предустановлена на заводе-изготовителе КРУЭ/трансформатора и опционально укомплектована изолирующей, заглушкой, выдерживающей рабочее напряжение. Дальнейший монтаж втычной части в таком случае осуществляется без откачки масла/элегаза непосредственно на объекте.

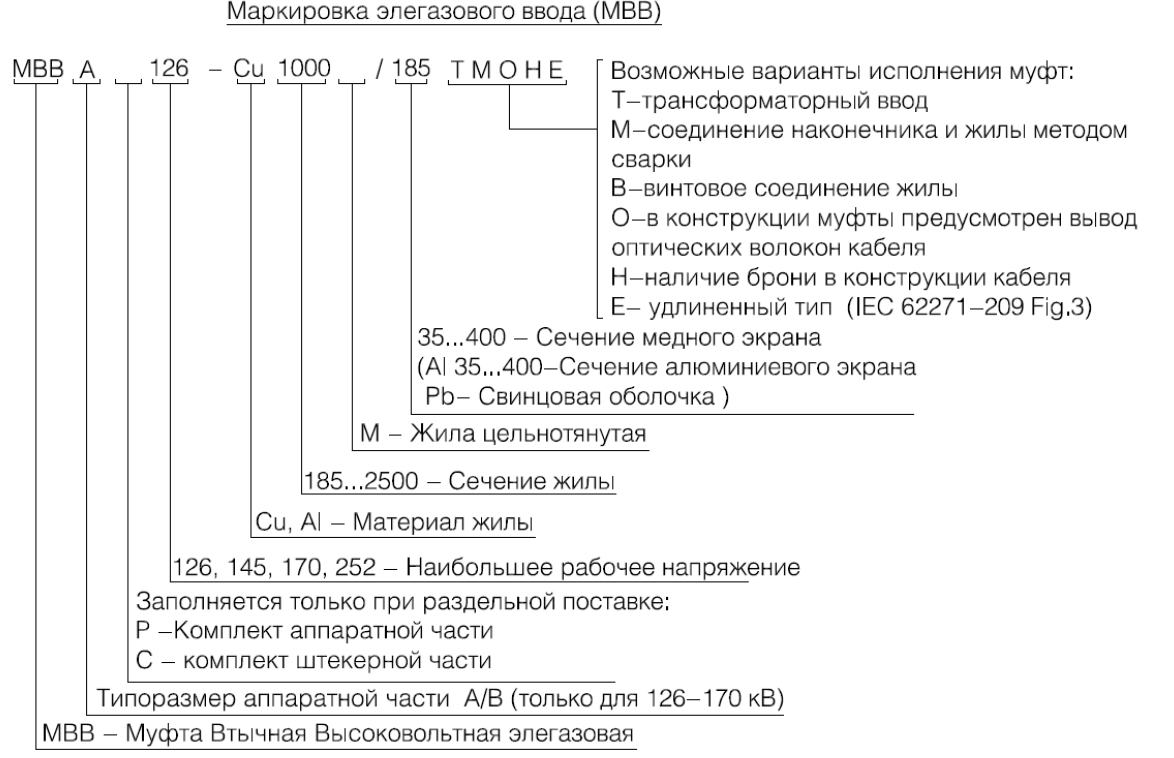

Маркировка муфты втычной (штекерной) высокольтной
| Область применения | |||
| Показатель | МВВ А (В) 126 | МВВ А (В) 145 | МВВ А (В) 170 |
| Наибольшее рабочее напряжение, кВ | 126 | 145 | 170 |
| Диаметры по изоляции подготовленного кабеля, мм | 47÷84 (55÷103) | ||
| Диапазон сечений токопроводящих жил кабелей, мм2 | 185÷1600 (400÷2500) | ||
| Максимальный диаметр по оболочке кабеля, мм | 125 | 125 | 125 |
| Требования к электрическим параметрам | |||
| Уровень испытательного напряжения | 160 кВ в течение 30 мин | 190 кВ в течение 30 мин | 218 кВ в течение 30 мин |
|
Уровень испытательного грозового импульсного напряжения (10+/10-импульсов), кВ |
550 | 650 | 750 |
| Уровень частичных разрядов | < 5 пКл при 96 кВ | < 5 пКл при 114 кВ | < 5 пКл при 131 кВ |
| Климатические характеристики | |||
| Климатическое исполнение | У1,2 | У1,2 | У1,2 |
| Номинальный рабочий ток и ток КЗ | не должен превышать значений для кабеля | ||
| Приёмо-сдаточные испытания стресс-конуса | |||
| Уровень испытательного напряжения | 160 кВ в течение 30 мин | 190 кВ в течение 30 мин | 218 кВ в течение 30 мин |
| Уровень частичных разрядов | < 5 пКл при 96 кВ | < 5 пКл при 114 кВ | < 5 пКл при 131 кВ |
| Механические характеристики | |||
| Вес комплектующих, нетто, кг | 50 (54) | 50 (54) | 50 (54) |
| Длина, мм | 1200 | 1200 | 1200 |
