Концевые муфты сухого типа 110 кВ

Техническое описание продукции

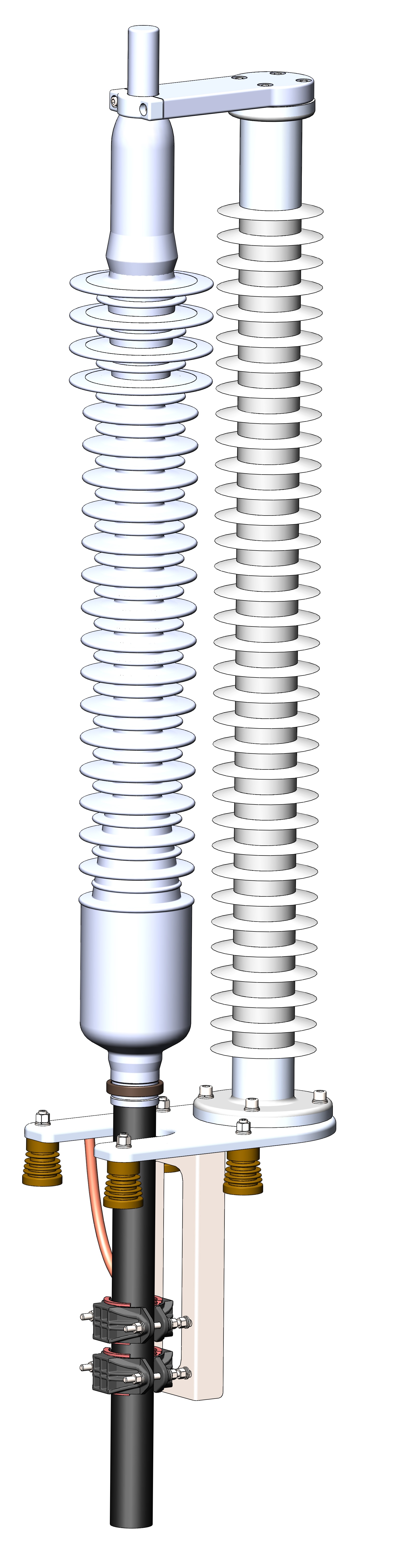

Концевая муфта МКВС 126 / МКВС 145 разработаны для соединения высоковольтных кабельных линий с воздушными линиями или с оборудованием подстанции.  Концевые муфты сухого типа используются с кабелями на напряжение 110/132 кВ с медной или алюминиевой жилой, изоляцией из сшитого полиэтилена и различной комбинацией экрана и предназначены для наружной и внутренней установки.

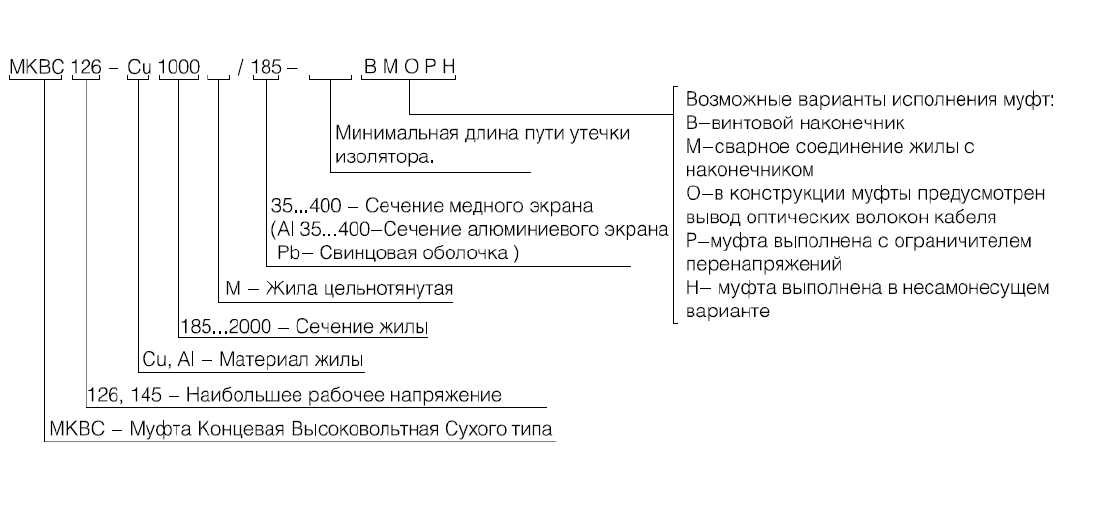

Маркировка муфты концевой высоковольтной сухого типа


Основные компоненты

Изолятор

  • предизготовленный и испытанный в заводскихусловиях натяжной силиконовый изолятор;
  • цвет юбок: серый;
  • коллектор токов утечки.



Опорный изолятор:

  • жесткий стеклопластиковый композитный изо-лятор с силиконовым оребрением;
  • цвет юбок: серый;
  • штанга для крепления изолятора.





Область применения
Наименование показателя
МКВС 126
MKBС 145
Максимальное напряжение при нормальном режиме работы, кВ
126
132
Диапазон сечений токопроводящих жил кабелей, мм2
185÷1600
Максимальный диаметр по оболочке кабеля, мм
125
Максимально диаметр по изоляции подготовленного кабеля, мм
91
Основные технические характеристики


Уровень испытательного напряжения 160 кВ в течение 30 минут 190 кВ в течение 30 минут
Уровень частичных разрядов < 5 пКл при 96 кВ < 5 пКл при 114 кВ

Уровень испытательного грозовогоимпульсного напряжения (10+/10- импульсов)

 550 кВ 650 кВ

Климатические характеристики

Климатическое исполнение

У1,2

У1,2

Номинальный рабочий ток и ток КЗ

не должен превышать значений для кабеля

Механические характеристики

Высота опорного изолятора (L), мм

1700

1900

Длина пути утечки, мм

4365 4897

Уровень загрязнения в соответствии с МЭК 60815; ГОСТ 9920-89

IV IV

Вес комплектующих, нетто, кг

108 115

Максимальная силовая нагрузка на верхнийсоединитель, Н

1000 1000
Приемо-сдаточные испытания стресс-конуса
Уровень испытательного напряжения 160 кВ в течение 30 минут 190 кВ в течение 30 минут
Уровень частичных разрядов < 5 пКл при 96 кВ < 5 пКл при 114 кВ
